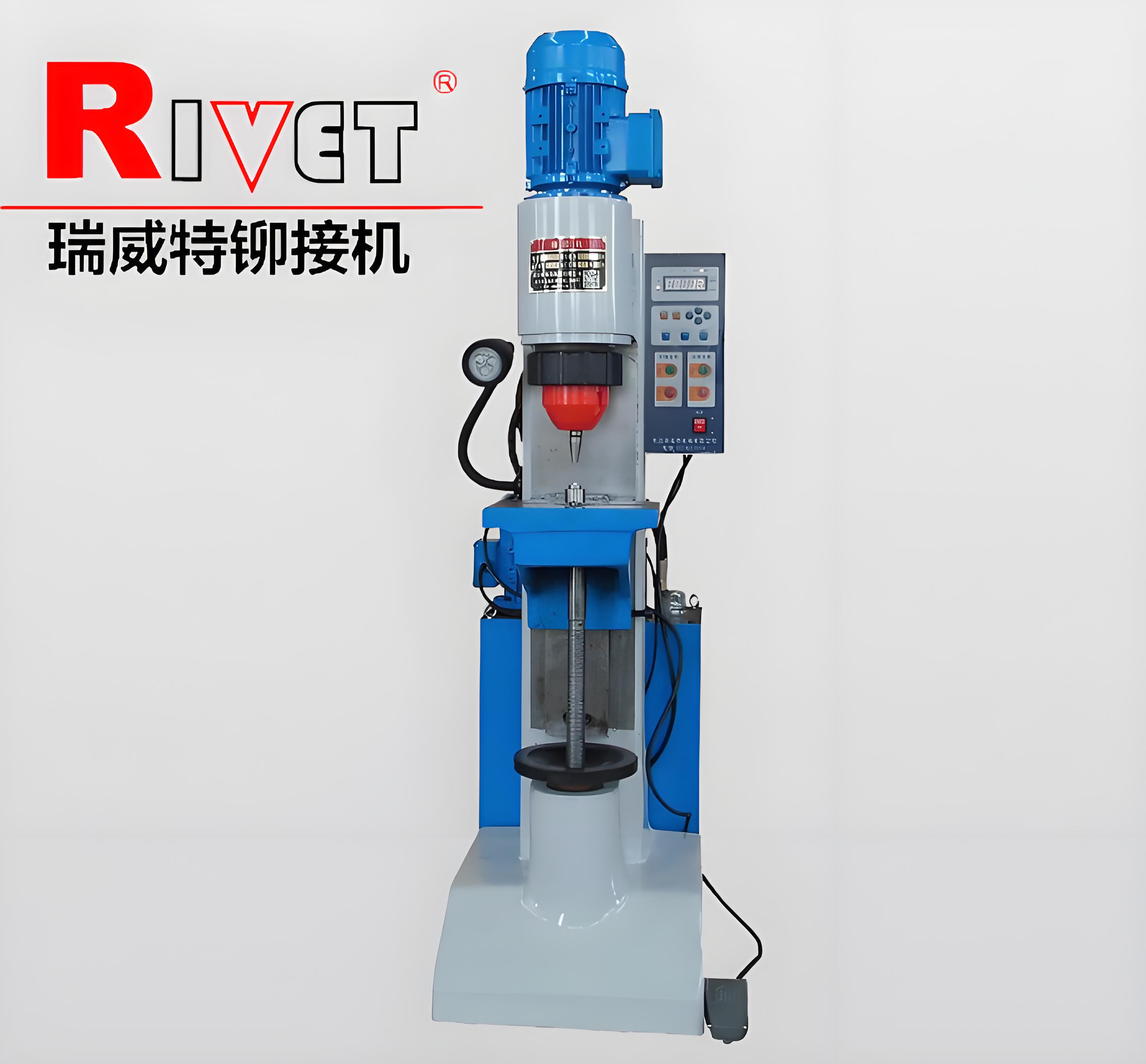

JM9（液壓徑向鉚接機）

機器特點：

■中型立式設計

■鉚接直徑Φ9mm（實心鋼鉚釘）

■液壓驅動，無級調壓

■旋轉部分外罩安全保護

■可預留液動同步夾具油口

■方形升降臺，長行程，手柄鎖定

■鉚接時間設定，手動、自動、切換

■操作輕松方便

技術參數：

▲鉚接鉚釘直徑范圍                 Φ2mm~Φ9mm （實心45#鋼鉚成平頭）

▲鉚接壓力                               14Kn

▲油泵允許輸出壓力                2.5MPa

▲鉚頭工作行程                       30mm

▲鉚頭到工作臺距離               245mm

▲工作臺升降距離                   245mm

▲工作臺中心定位孔直徑       Φ16mm

▲喉深                                     135mm

▲鉚頭伸出長度                      標準50mm

▲工作臺尺寸                         260mm×230mm

▲功耗                                    0.92Kw

▲液壓油牌號                               46# ISO(夏季68#）

▲油泵電機轉向                     順時針（俯視）

▲外形尺寸                             730mm×490mm×1470mm

▲機床凈重                             350Kg
