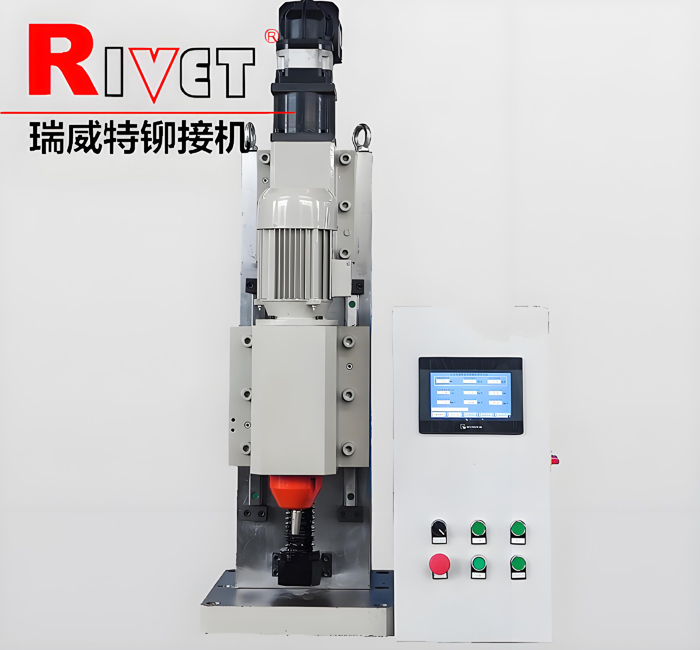

伺服鉚接機JM12T-S

一、技術要求：

1.設備進給為伺服驅動；

2.鉚接機頭采用JM12技術，壓力為20Kn

3.機頭工作為徑向原理（11瓣梅花狀運動軌跡原理）；

4.設用防護、防撞設施；

5.配有零位開關及極限開關；

6.設備工況：設備啟動→按設置下降距離快進（100mm/2-3S到達）→工進鉚接1.5S→保壓0.5S→

        快進回退至設置的位置2S；

二、結構介紹：

1.設備主要由底座及立柱、徑向鉚接機機頭、伺服滑臺等組成。

2.JM12徑向鉚接機專用機頭，可以實現(xiàn)對Φ12以下45#材料的平頭成型鉚接。

3.伺服滑臺由伺服電機、減速機、滾珠絲桿、直線導軌、運動平臺及相關防護設施等組成，主要

 用于鉚接機機頭上下移動進給，從而達到鉚接要求，進給精度±0.02。

4.伺服滑臺零位及極限開關，絲桿防護罩。

三、設備參數(shù)：

1.行程：≧155，位移重復精度±0.02；

2.工作壓力：20Kn

3.設備電源：三相  380V，50Hz;

4.設備使用環(huán)境溫度范圍―5～45°

5.安全性:符合電器標準GB 706-1995;

6.噪聲標準：在正常工作條件下，噪音低于75dB

四、設備配置及品牌：

1.伺服電機機驅動器          松下

2.減速機                紐氏達特

3.絲桿機導軌及滑塊          上銀

4.軸承                  NSK

5.接近開關               國產(chǎn)
