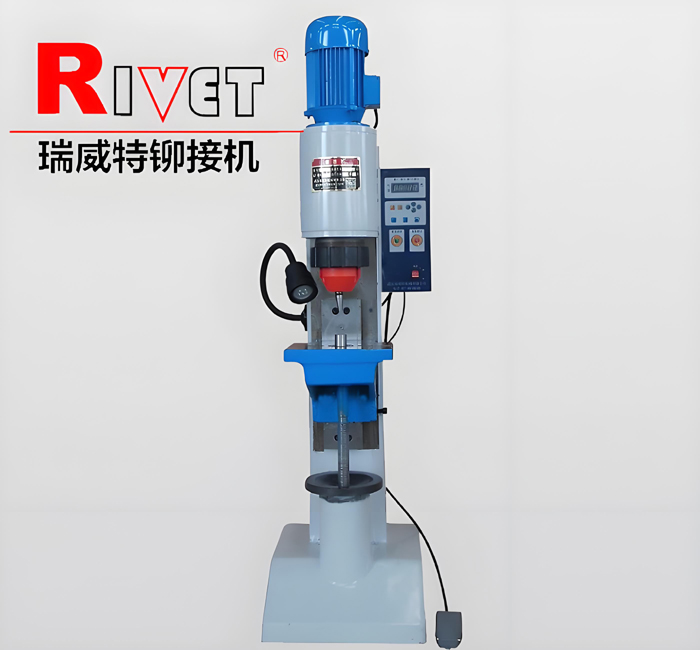

JM9Q(立式氣動鉚接機）

機器特點：

■中型立式設計

■鉚接直徑Φ9mm（實心鋼鉚釘）

■氣壓驅動，無級調壓

■旋轉部分外罩防護

■可預留氣動同步夾具 接口

■方形升降工作臺，手柄鎖定

■鉚接時間設定，手動、自動、切換

技術參數：

▲鉚接鉚釘直徑范圍                      Φ2mm~Φ9mm (實心45#鋼鉚成平頭）

▲鉚接壓力                                    14Kn

▲鉚頭工作行程                               30mm

▲鉚頭到工作臺距離                       245mm

▲工作臺升降距離                          245mm

▲工作臺中心定位孔直徑               Φ16mm

▲喉深                                           160mm

▲鉚頭伸出長度                             50mm

▲工作臺尺寸                                260mm×230mm

▲功耗                                           0.75Kw

▲驅動方式                                   氣動

▲外形尺寸                                   730mm×490mm×1470mm

▲機床凈重                                   250Kg

▲氣源要求                                   壓力4-5kgf/cm2  流量0.05立方米/分鐘
