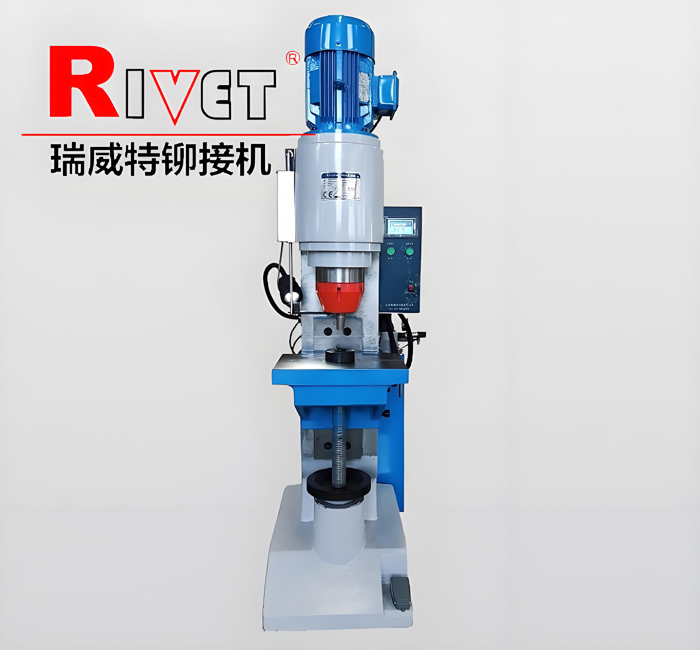

JM20( 行程、壓力控制鉚接機）

機器特點：

■立式設計

■鉚接直徑Φ20mm（實心鋼鉚釘）

■壓力參數設置，無需人工調整

■快進、工進功能及設置

■預留多軸輔助附件及設備接口

■點動上升、點動下降

■壓力控制、位置控制、時間控制選擇

■液壓、床身分體設計

■操作輕松方便

       鉚接機特點：1.增加了小型PLC控制器實現閉環控制，光柵位移傳感器，實時檢測鉚頭位置。在參與程序控制的同時會將實時位置數據顯示在主界面，位置控制重復精度在正負0.02mm。液壓系統增加了壓力傳感器與比例閥，比例閥一般都具有壓力補償性能,所以它的輸出壓力和流量可以不受負載變化的影響，使其壓力控制重復精度在百分之三內。2.該設備有三種控制模式，時間控制、位置控制、壓力控制。3.有點動上升、點動下降，單次鉚接與循環鉚接。該機控制系統預留多個附件及輔助設備輸出接口，外加與鏈接自動潤滑泵、安全光幕、雙手按鈕及移動夾具工裝參與整機一體控制。

技術參數：

▲鉚接鉚釘直徑范圍                      Φ4mm~Φ20mm (實心45#鋼鉚成平頭）

▲鉚接壓力                                    65Kn 精度3%

▲油泵允許輸出壓力                       2.5MPa

▲鉚頭工作行程                            30mm  重復精度±0.02mm

▲鉚頭到工作臺距離                        265mm

▲工作臺粗調升降距離                   265mm

▲工作臺中心定位孔直徑                Φ26

▲喉深                                             225mm

▲鉚頭伸出長度                             標準62mm

▲工作臺尺寸                                  430mm×290mm

▲功耗                                            4.4Kw

▲液壓油牌號                                46# ISO （夏季68#）

▲油泵電機轉向                              順時針（俯視)

▲外形尺寸                                    1070mm×600mm×1930mm

▲機床凈重                                     850Kg
