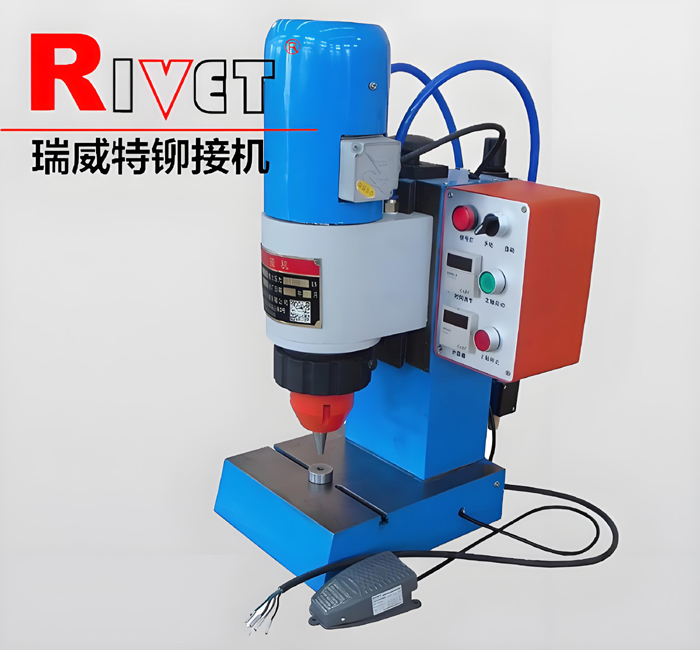

JM3TQ-B(氣動臺式徑向鉚接機）

機器特點：

■輕巧臺式氣動設計

■鉚接直徑Φ3mm（實心鋼鉚釘）

■機頭可上下調整

■氣壓驅動，無級調壓

■雙向速度無級調節

■旋轉部分外罩防護

■加寬工作臺，全功能電控

■鉚接時間設定，手動、自動、切換

技術參數：

▲鉚接鉚釘直徑范圍            Φ3mm(實心45#鋼鉚成平頭）

▲鉚接壓力                  5Kn

▲鉚頭工作行程               20mm

▲鉚頭到工作臺距離             80mm

▲工作臺粗調升降距離           80mm

▲工作臺中心定位孔直徑         Φ10mm

▲喉深                    105mm

▲鉚頭伸出長度               標準50mm

▲工作臺尺寸                 240mm×306mm

▲功耗                    0.18Kw

▲外形尺寸                 330mm×300mm×630mm

▲機床凈重                 70Kg

▲氣源要求                 壓力4-5kgf/cm2  流量0.04立方米/分鐘

徑向鉚接機鉚頭運動軌跡
