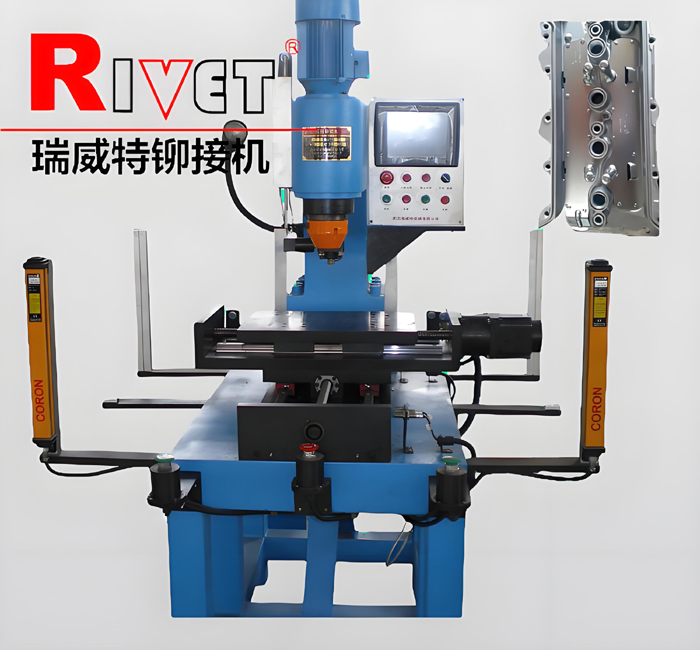

JM12-PLC （汽車缸蓋鉚接機）

機器特點：

■應用自動化技術

■電腦程控、操作方便**

■具有X、Y、Z軸方向程序控制

■12.1寸液晶觸摸式彩屏

■工件自動定位夾緊

■數字式壓力傳感器

■多處安全傳感器

■可單頭或多頭設計

■全功能液壓站

■手動、半自動、自動、切換

■顯示當前工作壓力

■全機鋁合金有機玻璃安全罩

■遠程自動卸荷

■延時自動關機

■可預留液壓同步夾具接口

   數控鉚接機|旋鉚機|鉚釘機按照結構類型可以分為很多種，有滑軌式，也有轉盤式，但其原理是大同小異，都是通過設定，使工件位移到鉚接區域，而后由鉚接機完成鉚接工藝。

    我們可以把任何工件的位移看作是三個方向移動的結果，X,Y軸是控制左右和前后，Z軸是控制上下，由此，一個基本的數控結構就確定了。數控鉚接機一般都有個零點，也可以稱為基準點，以此點為基準，我們需要將所有需要鉚接的點進行編號和座標標定，這個過程是必須的，而后這些座標和需要輸入到設備的數據錄入頁面，由此讓機器知道如何來鉚接那些點，這些點分別在什么地方，位置多少。

    將這些點座標輸入后，數控鉚接機的程序就可以運作了，機器的伺服機構會在程序的控制下，帶動工件達到我們輸入開始的鉚點，在這個位置，鉚接工件應該剛在鉚頭的軸線下，此時設備還要對該座標的Z值，也就是高度值進行計算，確定鉚接的進給量，一切準備就續后設備可以開始鉚接了。

機器工作流程：

★開機、系統回零。

★在設備人工操作位置，操作人員將零件放至在工裝上，由氣動夾具快速夾緊。

★啟動設備自動把定位工裝及工件進給到開始位鉚接位置并鎖定（由電機鎖相實現）

★鉚頭下降進行鉚接（下降距離可以設置）。

★當鉚頭下降到設定的鉚接位置時完成單點鉚接。

★控制鉚接油缸動作、退回（退回距離可設置）。

★縱、橫向移動工件和夾具到下一個鉚接點位。

★從復以上步驟。

★鉚接完成后、設備自動把定位工裝及零件移動到人工操作位置并自動松開夾緊氣缸。

二維數控工作臺：

◎工作臺臺面550mmx350mm。

◎采用矩形導軌。

◎由步進電機及滾珠絲桿驅動。

◎由行程開關確定零位。

◎移動程序?yàn)椋?span style="box-sizing: border-box; font-family: Arial;">X向450mm, Y向330mm,Z向60mm。

◎定位精度≤0.05mm

安全措施：

 *每個運動機構都安裝限位開關。

 *雙手按鈕和急停開關。

 *每個運動機構都極限硬限威措施。

 *每個運動機構都有零位開關、一保證設備的一致性。

 *設備操作位置安裝安全光幕。

 *設備區域安全圍欄保護。

設備主要配置清單：

 ⑴定位工裝                瑞威特

 ⑵X向直線導軌              臺灣

 ⑶Y向直線導軌              臺灣

 ⑷X向絲桿                 臺灣

 ⑸步進電機                深圳

 ⑹驅動器                  深圳

 ⑺液晶觸模屏               三菱

 ⑻PLC                                                   三菱

 ⑼模塊                   三菱

 ⑽安全光幕                超榮電子

 ⑾光柵尺                 長春三峰
