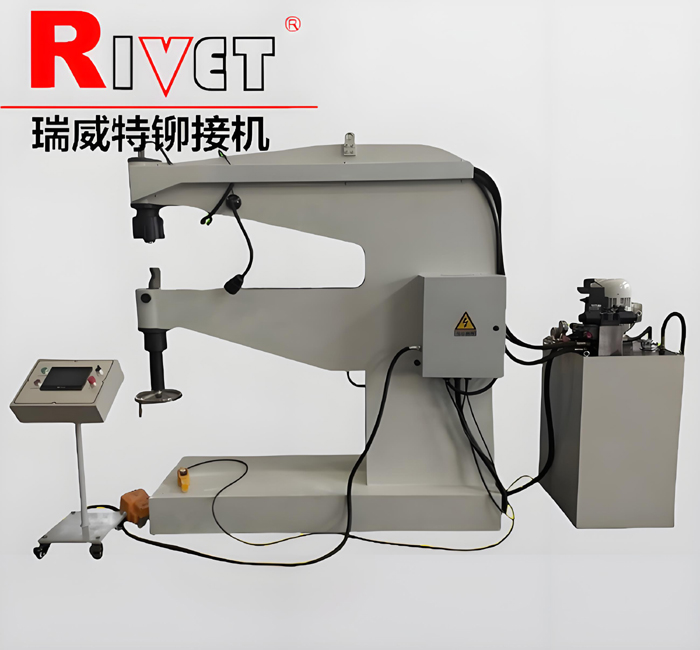

YM50KN-1M型專用鉚接機

A.產品描述：

          本設備用于鉚接復合材料錐筒部件、其外形為薄壁錐筒形，具體尺寸為大頭端Φ1010mm,

    小頭端為Φ926mm,壁厚為4.04mm-2.6mm。

B.加工內容：

            鉚接安裝座零件、殼體安裝座零件、兩端安裝邊與殼體鉚接。鉚接的鉚釘種類為不銹鋼

    沉頭鉚釘（1Cr18Ni9Ti），規格分別為Φ3mm,Φ3.5mm,Φ5mm.

C.功能：

             1.直沖式液壓鉚接。

             2.帶有工件壓緊器、將工件與殼體壓緊后鉚接。

             3.鉚接頭快速更換。

             4.下鉚頭手輪絲杠調節。

             5.可手動設定和調節液壓升降、系統壓力、主缸壓力、壓緊缸壓力、下鉚頭升降控制、

                 升降速度、升降行程等。

D.主要性能指標：

     ▲ 機器結構                C-形

  ▲ 喉深                                               1000mm

  ▲ 喉口                                                435mm

  ▲ 壓力                                                50Kn

  ▲ 動作形式                                        液壓驅動

  ▲ 下鉚頭驅動                                    手輪升降

  ▲ 下鉚頭升降速度                            10-200mm/Min

  ▲ 上、下鉚頭同軸度                         0.5mm

  ▲ 上、下鉚頭底座端面平行度           0.05mm

  ▲ 懸臂高度幾何尺寸                          <600

  ▲ 懸臂寬度幾何尺寸                         <200

  ▲ 主缸（上鉚頭）工作行程               75mm

  ▲ 壓緊缸工作行程                             10mm

E.功能附件：

   壓緊套形式                                         圓柱形壓緊套

   壓緊力可調                                          0.5-5Kn

   旋轉范圍                                              0-360°

   旋轉調節                                               手動自由調節

   材料                                                     熱處理：淬火處理 HRC55~62

   機床射燈2個                                       安全位置保證工作照明

   液壓系統冷卻                                     風冷

F.技術要求：

          1.液壓缸升降、系統壓力、主缸壓鉚力、下鉚頭升降控制、升降速度、升降行程等功能在

   同一版面上集中控制，可以設置和調節以上參數。下鉚頭升降機構為手動絲桿，到底位置停止

   并自鎖（或加外鎖緊裝置）。

          2.設備獨立可移動控制臺（底部安裝4個萬向輪）。

          3.帶防誤踩裝置的腳踏開關。

          4.急停開關設置為任何緊急情況可使壓鉚頭快速返回。

          5.床身上液壓管路、電路按實際需要加金屬防護罩。

          6.主要電器元件先用施耐德品牌。

          7.上鉚頭與液壓缸缸體使用硬質處理、加一淬火處理。

          8.金屬表面發黑處理。

G.液壓系統：

         1.液壓系統采用集約式閥塊、組件選用湖北液壓件廠或北京華德液壓件廠通規格同檔次產

             品。上液壓缸為復合缸，主缸行程75mm，壓緊缸行程10mm,進給速度及壓力可調，回

            程采用急回裝置。公稱壓力為50Kn,液體工作壓力為6.3MPa,流量2.5L/Min.

         2.在空中面板上設定工作壓力，然后件按鈕旋轉至“調整”位置，按下手持開關，可以控制上

            鉚頭上升、下降并可以在行程范圍內停止。

         3.手動模式鉚接過程，在控制版面上設置工作壓力，將按鈕旋轉至“手動”，踩下腳踏開關，

             活塞即進行先壓緊再鉚接的動作，當?shù)竭_設定的鉚接壓力，經一定時間的延時后松開腳

             踏開關，活塞即退回，中途任何時候松開腳踏開關、活塞可急回。

         4.自動模式工作過程，在控制版面上設置工作壓力，將按鈕旋轉至“自動”，踩下腳踏開關，

            活塞即進行先壓緊再鉚接的動作，當?shù)竭_設定的鉚接壓力，經一定時間的延時后松開腳

             踏開關，活塞即退回，出現緊急情況時需要安下紅色的急停開關，活塞可急回。
