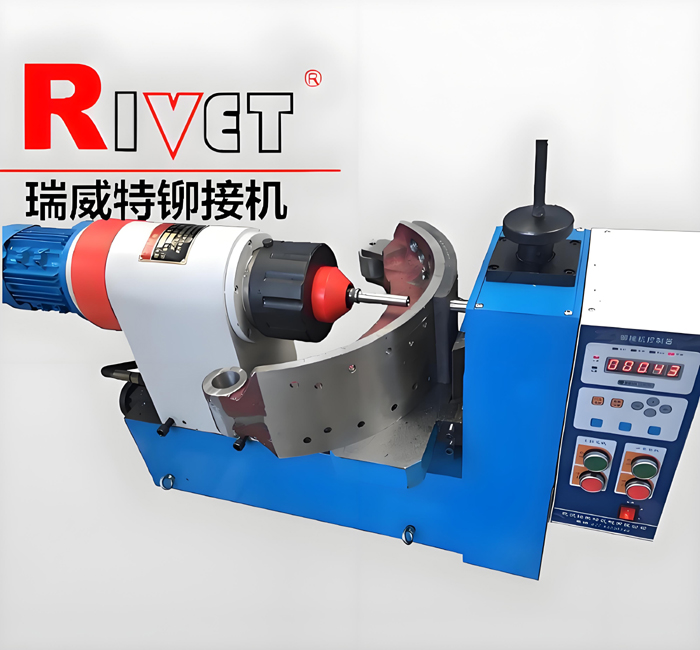

BM9W-C(剎車蹄鉚接機）

機器特點：

■新型臥式設計，頭部可移動

■鉚接直徑Φ9mm（實心鋼鉚釘）

■液壓驅動，無級調壓

■旋轉部分外罩防護

■可預留液動同步夾具油口

■方形升降工作臺

■鉚接時間設定，手動、自動、切換

■液壓、床身分體設計

■ 操作輕松方便

BM9W-C 主要參數


▲鉚接鉚釘直徑范圍                              Φ2mm~Φ9mm (實心45#鋼鉚成平頭）

▲鉚接壓力                                            14Kn

▲油泵允許輸出壓力                             2.5MPa

▲鉚頭工作行程                                    60mm （BM9W為30mm）

▲鉚頭到工作臺距離                            220mm

▲機頭升降距離                                     220mm

▲工作臺中心定位孔直徑                      Φ16mm

▲鉚頭中心到立柱導軌表面距離            220mm（BM9W為160mm）

▲鉚頭伸出長度                                     標準85mm

▲工作臺尺寸                                        360mm×290mm

▲功耗                                                   0.92Kw

▲液壓油牌號                                46# ISO （夏季68#）

▲油泵電機轉向                                    順時針（俯視）

▲外形尺寸                                           725mm×450mm×1010mm(不包括油箱)

▲機床凈重                                          160Kg
