JYJ-4 (多頭擠壓機）

 擠壓機加工鋁合金梯子（也叫踏棍起鼓），適和加工”D”-形和“O”-形管踏棍起鼓，這類管材可以加工成單片梯和伸縮梯，但不適和加工成多功能梯。踏棍和梯梆（框）也很重要，通常分為下列幾種：

1. “O"-形管踏棍和“C”-形槽梯框。(內外起鼓）

2. “D”-形管踏棍和“C”-形槽梯框。（內外起鼓）

3. “O"-形踏棍和”工“-字形體款。（內外起鼓）

4. 方形踏棍和矩形體框。（1：內起鼓外翻邊。2：內漲牙外起鼓）

5. 橢圓踏棍和“工”-字形梯框。（內外起鼓）

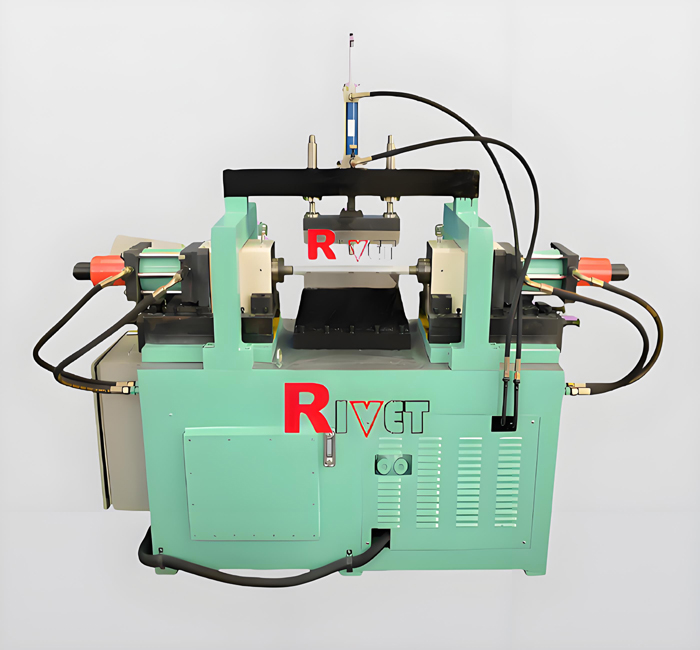

踏棍擠壓起鼓機

技術參數：

? 壓力                                                 63Kn

? 輸出                                                  6.3MPa

? 功率                                                  4Kw

? 油缸形程                                           150mmX2

? 梯寬范圍                                          300mm-550mm

?擠壓油缸移動                                     150mmX4

? 起鼓高度                                          1mm-4mm 可調

? 一個工作循環                      0.1-99秒

? 適用管材                                        D-形管、O-形管、方管、炬形管等

? 油箱容量                                          240公斤（46#液壓油）

? 一個工作循環                                   1-99秒（按需要設定）

? 外形尺寸                                          2400mmX600mmX1700mm

? 凈重                                                1100公斤

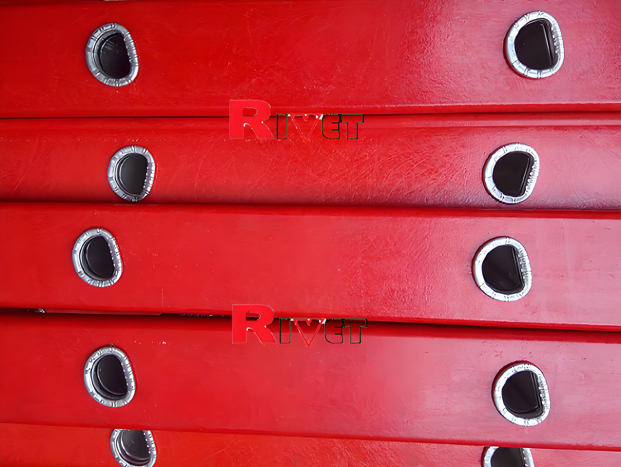

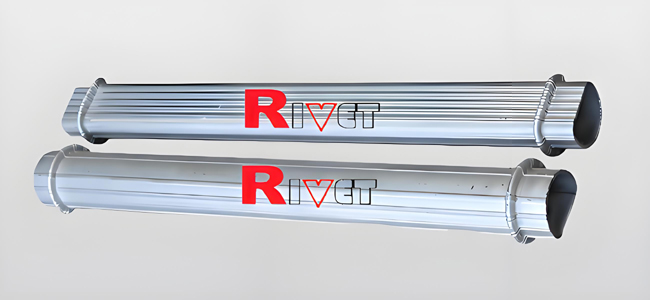

擠壓樣品

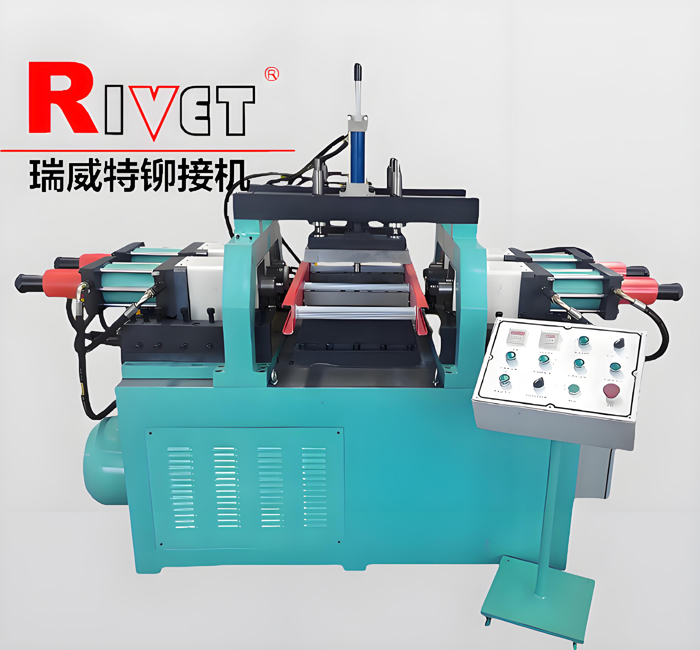

第二臺機（裝上梯框加工）

技術參數：

◎ 壓力                                                   140Kn

◎輸出                                                   14MPa

◎功率                                                   11Kw

◎油缸形程                                            150mmX4

◎梯寬范圍                                            300mm-550mm

◎擠壓油缸移動                                     150mmX4

◎起鼓高度                                            1mm-4mm 可調

◎適用管材                                          D-形管、O-形管、方管、炬形管等

◎油箱容量                                            240公斤（46#液壓油）

◎ 一個工作循環                                     1-99秒（按需要設定）

◎一次完成梯步                        2-步

◎ 外形尺寸                                           2400mmX1000mmX1700mm

◎ 凈重                                                 1800公斤

加工后的樣品
