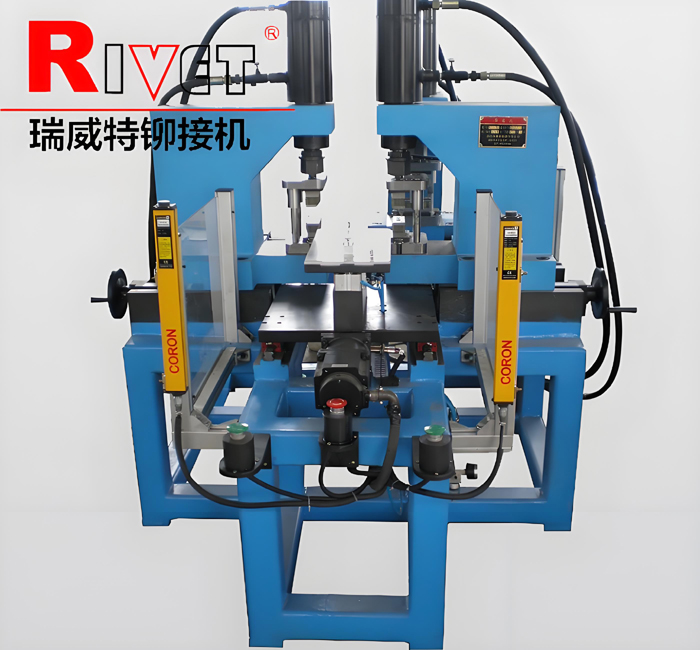

數控氣液增壓無鉚釘鉚接機

機器特點：

■應用無鉚釘連接技術

■電腦程控、操作方便**

■具有X、Z軸方向程序控制

■X軸行程3米(本圖片即是3米)

■PLC程序控制

■單獨放置電器控制箱

■工件自動定位夾緊

■工件自動送料

■可單點或多點鉚接(本圖片是雙點)

■可單頭或多頭設計(本圖片是對稱雙頭設計)

■全功能氣控系統

■手動、半自動、自動切換

     氣液增壓無鉚釘數控鉚接機是無鉚釘鉚接機型。該機可設計鉚接厚度為8mm，采用X軸單軸程序控制配以Z軸的氣液增壓缸。該機具有多種調整功能，其鉚接行程、鉚接壓力、進給速度、鉚接量都可調校，系統壓力也可調節，充分保證合格的鉚接效果。該機適用于同一工件上眾多鉚點鉚接，省去多次調整、定位、對心工序，同時可對中心距保留合格的精度。也適用于大型，普通鉚接機無法正常加工的領域。 該機型為訂制品，可設計單頭或多頭和單點或多點工作式。

   我公司的無鉚釘鉚接機 有三種系列，分別為旋鉚式無鉚釘鉚接機、液液增壓無鉚釘鉚接機和氣液增壓式無鉚釘鉚接機，用于汽車、輕工、**機械、電器及家電、五金裝飾等各類薄金屬板件的連接，如： 汽車天窗.保險杠.排氣管.油箱.制動器罩殼.車門.儀表框架.發動機支架.發動機罩殼.車尾蓋板.冷卻器.座椅.搖窗機.消聲器.冰箱門.洗衣機殼體.風機殼體.復印機機座.計算機殼體.牙醫機外殼等等產品的連接。

設備的組成：

◎液壓鉚接機單元主要由機架、油缸、鉚模及移動座等組成，布置在工作臺兩側， 根據不同工件由人工轉動手輪趨動移動座，帶動機頭左右移動調整鉚釘位置，單邊調整距離150mm.

◎數控液壓鉚接單位機主要由機架、油缸、鉚模、移動座等組成，布置在機器兩端，該移動  座移動臺、滾珠絲桿、直線導軌等構成并有步進電機驅動，X向行程400mm，定位精度   0.05mm.

 ◎數控工作臺

    ①采用矩形導軌

    ②由步進電機帶動絲桿驅動

    ③由行程開關確定零位

    ④移動行程為800mm

    ⑤定位精度為0.05mm

◎工件的定位夾具

     ★定位夾具安裝在數控工作臺上

     ★不同的工件采用不同的夾具，工件安裝簡易、快速、安全。

     ★夾具的更換及安裝方便、簡單。

◎液壓系統

     ＊ 系統壓力4.5MPa ,增壓壓力31.5MPa

          ＊ 電機功率5.5Kw

          ＊ 高壓缸輸出壓力250Kn (可調）

◎控制系統：整個系統由PLC可編程序控制器進行集中控制，控制項目主要包括如下。

    * 整個設備的工作流程和順序

           * 工作臺的移動量

           * 數據輸入與修改

           * 安全保障系統

           * 零位基準等

◎設備主要構件品牌

     ★PLC及模塊             西門子

  ★定位模塊              西門子

     ★直線導軌機滾珠絲桿       臺灣上銀

     ★步進電機驅動器         深圳白山

     ★液壓站               瑞威特

     ★油缸及鉚模            瑞威特

     ★安全光幕              皇冠

     ★觸摸屏               臺灣威倫
