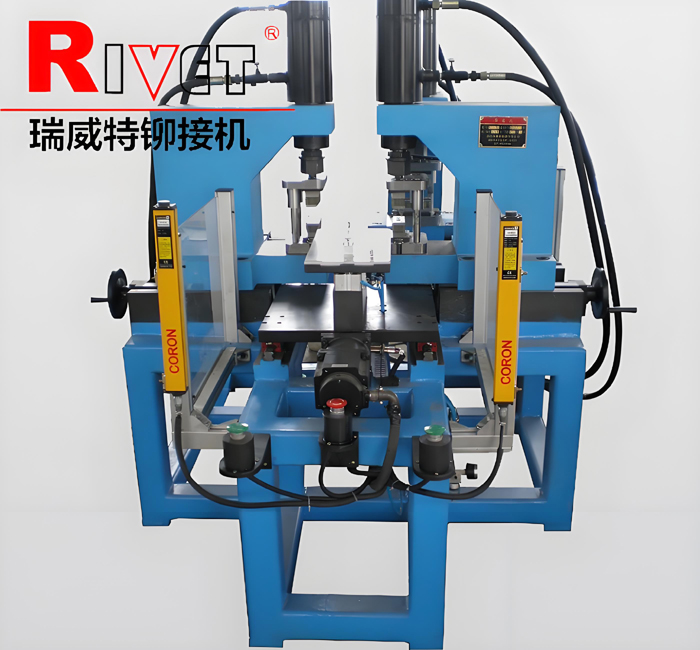

WMJY-25 (數控液壓增壓無鉚釘鉚接機）

機器特點：

■應用無鉚釘連接技術

■電腦程控、操作方便

■具有X、Z軸方向程序控制

■X軸行程3米(本圖片即是3米)

■PLC程序控制

■單獨放置電器控制箱

■工件自動定位夾緊

■工件自動送料

■可單點或多點鉚接(本圖片是雙點)

■手動、半自動、自動、切換

    液壓增壓無鉚釘數控鉚接機是無鉚釘鉚接機型。該機可設計鉚接厚度為8mm，采用X軸單軸程序控制配以Z軸的氣液增壓缸。該機具有多種調整功能，其鉚接行程、鉚接壓力、進給速度、鉚接量都可調校，系統壓力也可調節 。該機適用于同一工件上眾多鉚點鉚接，省去多次調整、定位、對心工序，同時可對中心距保留精度。也適用于大型，普通鉚接機無法正常加工的領域。 該機型為訂制品，可設計單頭或多頭和單點或多點工作式。

◎數控工作臺

    ①采用矩形導軌

    ②由步進電機帶動絲桿驅動

    ③由行程開關確定零位

    ④移動行程為800mm

    ⑤定位精度為0.05mm

◎工件的定位夾具

     ★定位夾具安裝在數控工作臺上

     ★不同的工件采用不同的夾具，工件安裝簡易、

     ★夾具的更換及安裝方便、

◎液壓系統

    ＊ 系統壓力4.5MPa ,增壓壓力31.5MPa

          ＊ 電機功率5.5Kw

          ＊ 高壓缸輸出壓力250Kn (可調）

◎控制系統：整個系統由PLC可編程序控制器進行集中控制，控制項目主要包括如下。

   * 整個設備的工作流程和順序

           * 工作臺的移動量

           * 數據輸入與修改

           * 安全保障系統

           * 零位基準等

◎設備主要構件品牌

      ★PLC及模塊             西門子

  ★定位模塊               西門子

     ★直線導軌機滾珠絲桿     臺灣上銀

     ★步進電機驅動器         深圳白山

     ★液壓站                 瑞威特

     ★油缸及鉚模             瑞威特

     ★安全光幕               皇冠

     ★觸摸屏                臺灣威倫
