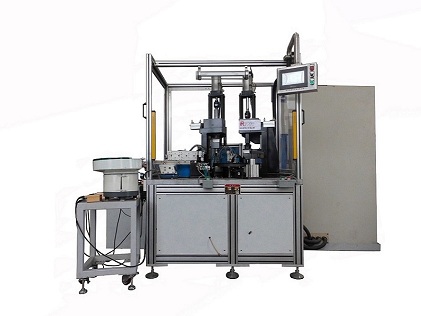

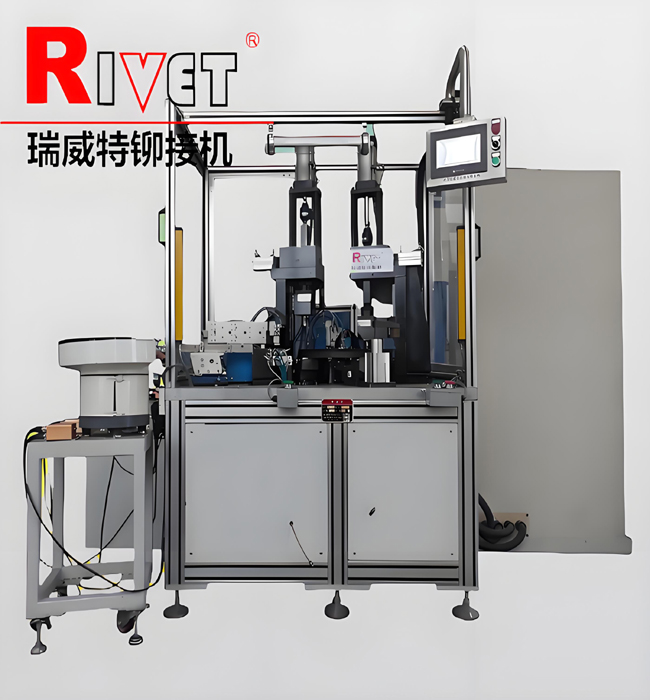

ZDM-2(離合器片鉚接機）

一、備概述。

       本設備的生產制造按照ISO9001:2000質量體系下運行，該設備用于汽車離合器鉚接工作。工件安放在回轉盤上，由PLC可編

   程控制器集中控制產品的檢測、鉚接過程。

二、設備主要組成。

   自動鉚接系統主要由上釘機構、壓釘機構、回轉裝置、鉚接機、產品定位機構、平衡裝置、漏料檢測、鋁型材防護框氣

    動及電氣部分組成。

  A.上釘機構用以鉚釘上料，由震動盤選釘氣動機械將釘從震動盤送到摩擦片孔內。

B.回轉裝置,回轉裝置利用數控減速器，將旋轉盤安裝并固定在回轉裝置上完成度。

C.鉚接機構,由普通鉚接設備進行鉚接，將原有BM6鉚接機軸加長置于工作臺下端、從

 下往上鉚完成鉚接工藝。

D.平衡裝置,平衡裝置利用滑塊移動原理，伸出頂緊/鎖緊分別有兩組氣缸完成。在鉚

 接開始前頂緊旋轉盤，保證鉚接時鉚接力不在數控減速器上。

E.漏料檢測.鉚接漏料檢測主要通過接觸式傳感器檢測，檢測鉚釘是否有裝到摩擦片

  與大鋼片孔中。

F.電氣部分/氣動部分/防護框架,電氣部分及氣動裝置布置于機床底座下方，參數調整顯示觸

 摸屏布置于機床上方。

三、設備主要技術參數：

  ▲ 鉚接壓力           9Kn
  ▲ 鉚接轉速           960r/Min
  ▲ 鉚接行程           30mm
  ▲ 旋轉速度           9s/40mm

▲ 旋轉重復精度          ±0.05mm

▲ 加工速度           2.4m/件
  ▲ 設備重量           <1T

四、設備主要操作步驟：

1.通過工裝將外環，內環及橡膠罩壓入，并人工裝入鉚釘；

  2.將工件放入夾具中，固定；

  3.將工裝支撐裝入，楔緊裝置動作開始頂住鉚釘大端；

  4.鉚接頭移動，開始鉚接；

  5.鉚接結束后，鉚接頭退回，楔緊裝置縮回，鉚釘鉚接結束；

  6.手動旋轉分度；

  7.繼續執行2.3動作；

  8.通過PLC設定鉚接次數，計數滿足數量后自動結束程序；

五、設備工作環境：

1.電源380V 50HZ 三相交流電 四線制：

  2.環境溫度10-40℃：

  3.相對濕度85%：

  4.噪音80分貝：
