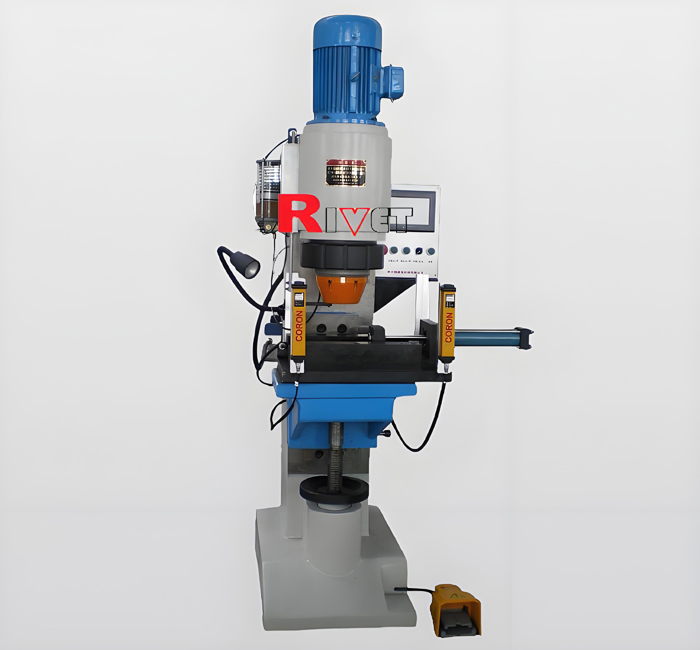

JM30-PLC(數控液壓徑向鉚接機）

機器特點：

■設備采用PLC控制系統, PLC采用西門子，設備人機界面采用彩色觸摸屏。

■控制系統要求配合稱重傳感器和光柵尺可實現分別對鉚接壓力進行監測、對鉚接時間、位移進行控制。

■設備通過接近開關設置，可對鉚頭的類型進行檢測，并將類型顯示在屏幕上。

■設備配備工件上料移動工作臺，采用橫向布置，油缸驅動左右移動上下料方案。

  操作時，工人將裝配的零件放入移動工作臺，按下按紐，工件自動移入鉚接位置，

  鉚接機隨即開始鉚接，鉚接完成后，工件自動退出鉚接位，工人取件完成一個循

  環周期。

■由于每個工件分三道鉚接工序，設備需有選擇工序的選項，每個選項可以預先設

  定鉚接參數值和鉚頭類型（鉚頭類型不對時屏幕有錯誤提示，并停止設定），

  鉚接時，選取對應的工序選項，即可進行該工序的鉚接。

■加裝電動球面幅潤滑泵，通過按動電控箱上的按鈕，進行加注潤滑操作，一般每工作

    3天后，按按紐3秒鐘加注即可

控制系統：

*觸摸屏：西門子。

*主控制器：采用西門子可編程控制器（PLC）作為主控制器。

*自診斷系統：主要用于主機開機檢測是否準備就緒，例如夾具是否到位等。

*啟動控制回路：當兩個起動按扭同時按下時機器才能開始工作。

*位置傳感器：測量出工件所在的位置，在觸摸屏上顯示出來。

*壓力傳感器：檢測當前工件所承受的鉚接壓力，并在觸摸屏上顯示出來。

*數據輸入：直接在觸摸屏上輸入設定參數，如輸入位置設定值以及設置不同的力等。

*壓力位移及時間曲線 ：橫軸為時間軸，縱軸分別顯示壓力和位移曲線，兩曲線分別 用不同的顏色來區分。

技術參數：

▲鉚接鉚釘直徑范圍              Φ5mm~Φ30mm

▲鉚接壓力                      90Kn

▲油泵允許輸出壓力               2.5MPa

▲鉚頭工作行程                   30mm

▲鉚頭到工作臺距離                280mm

▲工作臺粗調升降距離                280mm

▲喉深                          225mm

▲鉚頭伸出長度                  標準62mm

▲工作臺尺寸                    430mm×290mm

▲功耗                          6.2Kw

▲油泵電機轉向                  順時針（俯視）

▲外形尺寸                     1070mm×600mm×2300mm

▲機床凈重                     1500Kg
